TBCスプレー用イットリア安定化ジルコニア粉末（8モル％）
TBCスプレー用8モル％YSZイットリア安定化ジルコニア粉末は、ジルコニアが主に正方晶相であり、安定した高温相構造と優れた焼結耐老化性を備えているため、高温熱遮断材や絶縁コーティング材として理想的な粉末です。また、低熱伝導率、高酸素イオン伝導率、高温侵食および熱衝撃に対する耐性などの特性を有しており、プラズマスプレーなどのプロセスに適しており、高温部品の耐用年数と動作効率を大幅に向上させます。
TBCスプレー用8モル％YSZイットリア安定化ジルコニア粉末の特徴：
- 安定した結晶相。単斜晶相の含有量が少なく、相転移や体積膨張がなく、高温でも極めて安定した構造を持つ。
- 優れた断熱性。低い熱伝導率により、卓越した断熱効果を発揮します。そのため、基板の動作温度を大幅に低減します。
- 耐熱衝撃性に優れています。高温による衝撃や熱疲労に強く、長時間の温度変化にも耐え、ひび割れや剥離を起こしません。
- 高温焼結に強い。高温下でも容易に焼結・収縮せず、緻密化が緩やかで、コーティングの細孔構造と断熱性能が良好に維持される。
- 優れた噴霧適合性。良好な流動性と適度な融点により、プラズマ噴霧、火炎噴霧などに適しており、強力な塗膜密着性と制御可能な密度を実現します。
- 化学的に安定。酸化やガス腐食に強く、高温合金基材との適合性に優れ、長寿命です。
化学組成：
| 仕様 | ZrO2 + HfO2 | SiO2 | Al2O3 | Fe2O3 | 二酸化チタン | 高い | MgO | Y2O3 |
| 8YSZP | 90以上 | ≤0.20 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-8 |
| 8YSZ04 | 90以上 | ≤0.50 | ≤0.50 | ≤0.05 | ≤0.20 | ≤0.05 | ≤0.05 | 7-9 |
| 8YSZ05 | 90以上 | ≤0.50 | ≤0.20 | ≤0.05 | ≤0.40 | ≤0.20 | ≤0.05 | 7-8 |
| 8YSZH | 90以上 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-9 |
| 8YSZS | 90以上 | ≤0.20 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | 7-8 |
物理的性質：
| 仕様 | 単斜晶相比 | 色 | かさ密度 |
| 8YSZP | ≤10 | 白 | 1.8～2.2 g/cm3 |

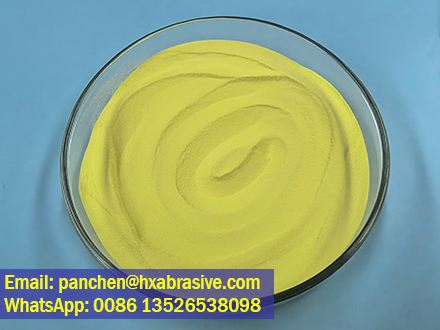

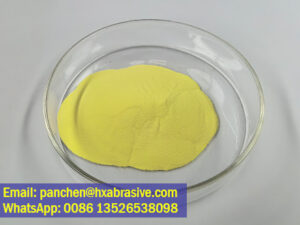

| 8YSZ04 | ≤10 | 黄色 | 1.8～2.2 g/cm3 |
| 8YSZ05 | ≤20 | 茶色 黄色 | 2.2～2.5 g/cm3 |
| 8YSZH | ≤20 | 白 | 1.8～2.4 g/cm3 |
| 8YSZS | ≤6 | 白 | 2.3～2.9 g/cm3 |
製品の特徴と用途：
| 仕様番号 | 8YSZP | 8YSZ04 | 8YSZ05 | 8YSZH | 8YSZS |

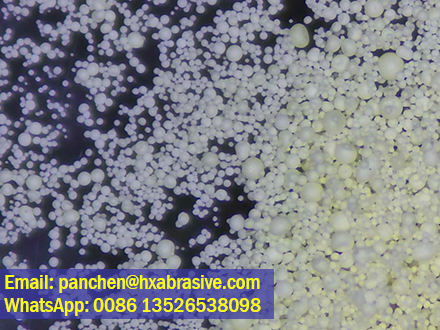

| 粒子の形状 | マイクロビーズ | マイクロビーズ | マイクロビーズ | マイクロビーズ | 顆粒 |
| 粒子サイズ | 15-45μm、 22-63μm、 10-90μm、 11-125μm | 15-45μm、 22-63μm、 10-90μm、 11-125μm 45-147μm | 15-45μm、 22-63μm、 10-90μm、 11-125μm | 15-45μm、 45～75µm、 22-63μm、 10-90μm、 11-125μm | 15-45μm、 22-63μm、 10-90μm、 11-125μm |
| 特徴 | HOSPプロセスで製造された球状。単斜晶相が少なく、化学的均一性と構造的完全性に優れています。 HOSPプロセスで製造された球状。単斜晶相が少なく、化学的均一性と構造的完全性に優れています。 | この粉末は非常にコスト効率が高く、独自の多孔質構造を有しています。溶解しやすく、粉末塗布率が非常に高く、接着力も強力です。 | 球状で高純度、高単斜晶相であるが、噴霧工程中に再び安定化する。 | 単斜晶相が少なく、流動性、化学的均一性、構造的完全性に優れています。スプレーコーティングは高い多孔性を示します。 | |
| アプリケーション | 特に過酷で長時間の熱衝撃環境に適しており、極めて長いコーティング寿命を実現します。主に航空機用タービンブレードや大型ガスタービンブレードのコーティングに使用されます。大型ガスタービンブレードのコア高温ゾーン（1200℃）における熱衝撃侵食に対して、寿命は-年を超えます。
| 高温部または高多孔性タービンのその他の部品に対する熱保護コーティングの外縁部の低温領域での使用に適しています。例えば、ガスタービンブレードの外縁部用低温領域コーティングなどです。 | 標準多孔度（体積比4～12％）のタービン熱部品またはその他の部品の熱保護コーティングに適しており、最高使用温度は1350℃までです。 | 焼結板、取鍋、ハイエンドMLCCコンデンサ材料焼結るつぼコーティングなど、長期間にわたる繰り返し熱衝撃環境に特に適しています。 | |
